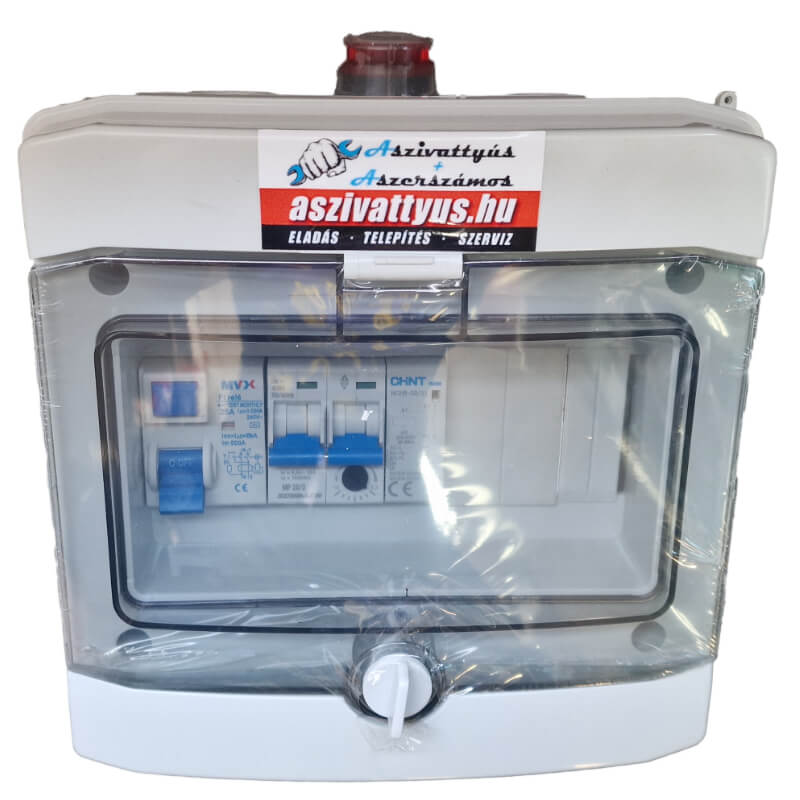

AT20A Szennyvíz szivattyú Motor védelem 230V [ AT20A ]

Leírás

A vezérlés képes ellátni bármely egyfázisú, maximum 10A -es szennyvízszivattyú védelmét.

A vezérlés további védelemmel, egy Fi relével van ellátva, így betörő víz esetén leoldja az áramot.

Működési elv:

A vezérlés érzékeli, ha a szivattyú áramfelvétele drasztikusan megnövekedik (pl. megszorul a tengely). Ekkor a kismegszakító leold, és piros fénnyel jelzi a hibát. Ezzel megelőzhető a szennyvízszivattyú motorjának leégése, a szivattyú meghibásodása.

A védelembe opciósan köthető egy töltő-ürítő úszókapcsoló is, ami arra tud figyelmeztetni, hogy a rendszerben túlcsordulás van. Ha a tartály vészesen megtelik, a készüléken piros led világít. Az úszókapcsoló NEM tartozéka a védelemnek!

A szivattyú védelem évekkel meghosszabíthatja a szennyvízszivattyú élettartamát! Kültérre is szerelhető, IP65 védelemmel ellátott!

Bekötés:

1. – Hálózat L (fázis, barna vagy fekete)
2. – Szivattyú V (barna vagy fekete)
3. – Vész szintjelző (úszókapcsoló) egyik ág
4. – Hálózat 0 (kék)
5. – Szivattyú U (kék)
6. – Vész szintjelző (úszókapcsoló) másik ág

A hálózat és szivattyú “föld” kábeleit (zöld-sárga) Wagoval kell össze kötni!

Ha a vész szintjelző nincs használva, akkor azt át kell hidalni!
